除塵袋籠過濾元件濾芯構造

　　除塵袋籠的過濾元件是濾芯，濾芯的構造分為頂蓋，金屬框架、褶形濾料和底座等4部分。
　　濾袋的內層和外層均為金屬網（或硬質塑料網）。中間為褶形的濾料。由于采用了密集型的折疊，使其過濾面積大為增加。的過濾面積是濾袋的突出特點。
　　濾袋所用的濾料既區別于袋式除塵設備用的濾布，又區別于空氣過濾器的濾紙。濾布的纖維間的間隙一般為12—60UM，濾紙纖維間的間隙則   大。濾袋用濾料的特點是，把一層亞微米級的超薄纖維黏附在一般濾料上，在該黏附層上纖維間排列非常緊密，其間隙0.12—0.6UM。的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面，使其不能深入底層纖維內部。因此，在除塵初期即可在濾料表面形成透氣性好的粉塵層，使其保持低阻、   。由于塵粒不能深入濾料內部，因此具有低阻、便于清灰的特點。
　　BHA折疊式濾袋濾料的表面過濾機理和纖維黏壓技術使濾料形成許多密布的微細氣流通道，其過濾效率   ，同時又能保持相對低的運行阻力，處理風量顯著增大。
　　濾料材質要求剛性強，使其作為褶式濾袋濾料無需依賴支撐材料，一個褶式濾袋替代了濾袋和憲架等部件。同時該過濾材料抗潮性能好，，清灰容易，使用壽命長，可減少除塵設備的維護工作量。
　　比較試驗表明，紡黏聚酯過濾介質的排放濃度僅為傳統介質的一半。
　　除塵袋籠設備組成
　　除塵設備由進風管、排風管、箱體、灰斗、清灰裝置、濾袋及電控裝置組成。
　　濾袋在除塵設備中的布置很重要，濾袋可以垂直布置在箱體花板上，也可以?xún)A斜布置在花板上，用螺栓固定，并摯有橡膠墊；花板下部分為過濾室，上部分為凈氣室。濾袋除了用螺栓固定外，   方便的方法是自動鎖緊裝置置和橡膠壓緊裝置，這兩種方法對安裝和維修方便。
　　濾袋除塵器工作原理
　　含塵氣體進入除塵設備灰斗后，由于氣流斷面突然擴大，氣流中一部分顆粒粗大的塵粒在重力和慣性力作用下沉降下來，粒度細、密度小的塵粒進入過濾室后，通過布朗擴散和篩濾等綜合效應，使粉塵沉積在濾料表面，凈化后的氣體進入凈氣室由排氣管經風機排出。

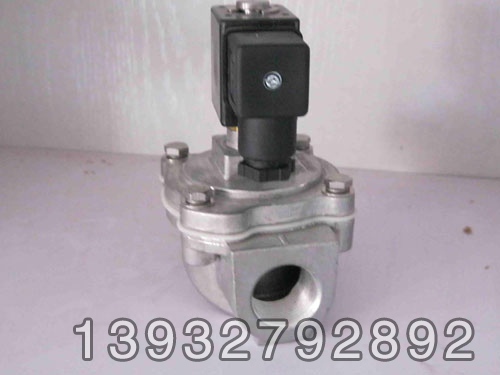

　　除塵袋籠的阻力隨濾料表面粉塵層厚度的增加而增大，阻力達到某一規定值時，進行清灰，此時脈沖控制儀控制電磁脈沖閥的啟閉。當脈沖閥開啟時，氣包內的壓縮空氣通過電磁脈沖閥經噴吹管上的小孔噴射出一股高速、高壓的引射氣流，從而形成一股相當于引射氣流體積1～2倍的誘導缺陷流，一同進入濾芯內，使濾芯內出現瞬間正壓并產生鼓脹和微動；沉積在濾料上的粉塵脫落，掉入灰斗內，灰斗內的粉塵通過卸料器，連續排出。
　　這種脈沖噴吹清灰方式，是逐排濾芯順序清灰，脈沖閥開閉一次產生一個脈沖動作，所需的時間為0.1～0.2秒；脈沖閥相鄰兩次開閉的間隔時間為1～2分，全部濾芯完成一次清灰循環所需的時間為10～30分。由于本設備為低壓脈沖清灰，所以根據設備阻力情況，應對噴吹壓力、噴吹間隔和噴吹周期進行調節。
　　除塵袋籠清灰系統
　　除塵袋籠特別適合安裝在室內生產線中，或者作為移動式除塵設備應用。由于需要加工，折疊式濾芯每平方的濾料面積相對比濾袋大，而且濾芯的清灰系統要求比較高，風速一般在0.8米每分鐘以下，比濾袋低，所以濾袋除塵器的造價也就比袋式除塵設備稍高。
　　由于濾芯本身是一個硬固體，不再配置骨架，所以濾芯的清灰與傳統的濾袋清灰不同。一個脈沖閥噴吹三個排在一起的濾芯。濾芯的總過濾面積應有限制。
